Konfigurasi Cloud Computing di CISCO Packet

CLOUD COMPUTING

Sebelum kita ke konfigurasi Cloud Computing di Packet Tracer alangkah baiknya kita belajar mengenai tentang Cloud Computing terlebih dahulu.

Cloud Computing adalah Sistem cloud yang bekerja menggunakan internet sebagai server, dalam mengelola data sistem ini memungkinkan login ke internet yang tersambung ke program untuk menjalankan aplikasi tanpa harus adanya sebuah instalasi.
Contohnya Seperti Yahoo, Google Drive, Gmail, dll.
Dalam cloud ada storage dalam aplikasi cloud tsb. tanpa harus adanya tambahan infrastruktur secara fisikal.

Nah setelah kalian sudah mengerti tentang apa itu Cloud Computing, dan bagaimana fungsinya Cloud Computing itu, sekarang kita akan belajar mengenai cara konfigurasi Cloud Computing di CISCO Packet Tracer sebagai simulasi.

Topologi Cloud Computing dalam simulasi ini adalah:

• 1x Modem
• 1x Switch
• 3x PC
• 1x Cloud
• 1x Server

Susunan kabelnya adalah:

• Server (Straight) -> Cloud [menggunakan ethernet 6]
• Cloud (Phone)[menggunakan Modem 4/5] -> Modem [Port 0]
• Modem (Cross)[Port 1] -> Switch[Fa0/0]
• Switch 1 (Straight) -> PC 1-3

Konfigurasi Server :

- Pilih Server > Dekstop > IP Configuration (IP Adress : 192.168.1.1 Subnet: 255.255.255.0)[ Jangan lupa aktifkan ON nya, masuk pada tab Config - Fastethernet]

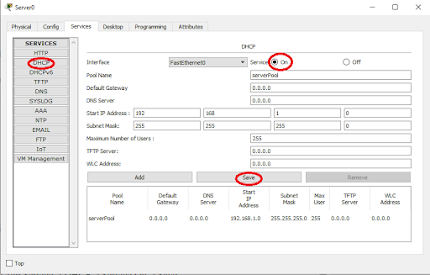

- Pilih Tab Service > DHCP > Service On > Save



Konfigurasi Cloud :

 - Pilih Cloud > config > DSL pilih port Modem dan port Eterneth > Add (masukan semua modem 4 dan 5)

Konfigurasi PC :

- Pilih PC > Fastethernet0 > DHCP (Jangan lupa untuk di diaktifkan ON nya)

Disini server tersebut berfungsi sebagai aplikasi yang terdapat pada internet(cloud), di modem ada fast ethernet dengan kabel modem yang disebelah kiri yang paling kecil.

SELAMAT MENCOBA
