Kelas XII - Konfigurasi 1 Router 2 Switch di Cisco Paket Tracer



CARA MENYAMBUNGKAN 1 ROUTER,2 SWITCH DAN 4 PC DI CISCO PACKET TRACER



asalamualaikum wr wb





cara menyambungkan 1 router, 2 switch dan 4 pc



langkah pertama yang kalian harus lakukan

·                     klik router0

·                     klik switch0

·                     Sambungkan Router0 dengan Switch0 menggunakan kabel straight atau bisa menggunakan kabel otomatis(cara menyambungkannya dengan Router0 sebagai FastEthernet0/0 sedangkan Switch0 sebagai Fastethenet 0/1)

·                     Klik Switch1

·                     Sambungkan Router0 dengan Switch1 menggunakan kabel straight atau bisa menggunakan kabel otomatis(cara menyambungkannya dengan Router0 sebagai FastEthernet0/1 sedangkan Switch1 sebagai Fastethenet 0/1)



contoh gambar

selanjutnya setting Router0 terlebih dahuluPertama kita akan melakukan pengaturan pada Router0 dan settingnya seperti ini:



·                                             klik Router0

·                                             Klik config

·                                             Klik fastethernet 0/0(kita mengklik fastethernet0/0 karena ini digunakan untuk sambungan Switch0 dengan Router0)

·                                             Centang Port Status menjadi ON

·                                             .Isi IP Address dengan 192.168.88.1 dan klik ke kolom subnet mask maka otomatis akan keluar angka 255.255.255.0

 contoh gambar:



selanjutnya untuk pengaturan fastehtenet0/1 yang menyambung ke Switch1 dan caranya

·                                             klik Router 0

·                                             Klik config

·                                             Klik fastethernet 0/1(kita mengklik fastethernet0/1 karena ini digunakan untuk sambungan Switch1 dengan Router0)

·                                             Centang Port Status menjadi ON

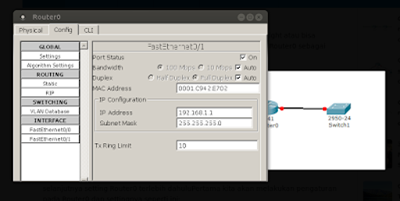

·                                             .Isi IP Address dengan 192.168.1.1 dan klik ke kolom subnet mask maka otomatis akan keluar angka 255.255.255.0

contoh gambar:

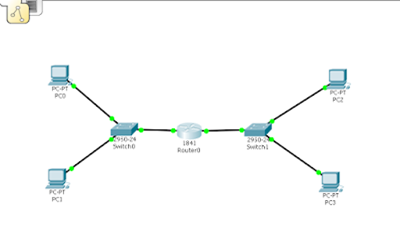

 kalau sudah mensetting Router0,selanjutnya tinggal menambahkan 2 pc disisi kiri switch0,dan menambahkan 2 pc disisi kanan switch1,seperti gambar dibawah ini:







Untuk PC0:
IP Address:192.168.88.2 (Sesuai IP Address fastethernet 0/0 yaitu 192.168.88.1 tetapi diubah bilangan terakhirnya menjadi 2)
Subnet Mask:255.255.255.0
Default Gateway:192.168.88.1 (Sesuai IP Address fastethernet 0/0 yaitu 192.168.88.1)



Untuk PC1:
IP Address:192.168.88.3 (Sesuai IP Address fastethernet 0/0 yaitu 192.168.88.1 tetapi diubah bilangan terakhirnya menjadi 3)
Subnet Mask:255.255.255.0
Default Gateway:192.168.88.1 (Sesuai IP Address fastethernet 0/0 yaitu 192.168.88.1)



Selanjutnya kita akan Mensetting IP Address dan Default Gateway dari sisi Kanan Swicth1 yaitu PC2 dan PC3



Untuk PC2:
IP Address:198.168.1.2 (Sesuai IP Address fastethernet 0/1 yaitu 198.168.1.1 tetapi diubah bilangan terakhirnya menjadi 2)
Subnet Mask:255.255.255.0
Default Gateway:198.168.1.1 (Sesuai IP Address fastethernet 0/1 yaitu 198.168.1.1)



Untuk PC3:
IP Address:198.168.1.3 (Sesuai IP Address fastethernet 0/1 yaitu 192.168.1.1 tetapi diubah bilangan terakhirnya menjadi 3)
Subnet Mask:255.255.255.0
Default Gateway:198.168.1.1 (Sesuai IP Address fastethernet 0/1 yaitu 198.168.1.1)



Setelah selesai mengatur semua tersebut,kita hanya tinggal melakukan ping antar pc,

contoh gambar :



jika sudah seperti gambar diatas , itu artinya anda sudah berhasil .
