Cara Konfigurasi VoIP Pada Cisco Packet - Bagian 1

Topologi VoIP Sederhana

Pada tutorial kali ini kita akan menggunakan aplikasi simulasi Cisco Packet Tracer, dengan beberapa perangkat yang akan digunakan :

- Router seri 2811

- Switch 2950-24

- IP Phone 7960

Di bawah ini adalah topologi yang akan digunakan :

Topologi voip di cisco packet tracerPengalokasian IP address bisa di lihat pada tabel di bawah ini :

Untuk pengaturan kabel antar perangkat semua menggunakan jenis kabel Straight.

Pengaturan VoIP Pada Cisco Packet Tracer

Pada pengaturan VoIP terbagi menjadi 2 tahapan saja, yakni tahapan pertama untuk pengaturan perangkat Router dan tahapan kedua untuk perangkat Switch, untuk perangkat IP Phone sudah secara otomatis bila dihubungkan akan mendapatkan IP dan Nomor Phone.

Memberikan IP pada Router

Berikut script untuk melakukan konfigurasi IP pada Router. Buka Router masuk ke Tab CLI.

R1>enable

R1#configure terminal

R1(config)#interface fastEthernet 0/0

R1(config-if)#no shutdown

R1(config-if)#interface fastEthernet 0/0.10

R1(config-subif)#encapsulation dot1q 10

R1(config-subif)#ip address 192.168.1.1 255.255.255.0

Penjelasan :

interface fastEthernet 0/0.10 : artinya membangun sub interface dibawah fa 0/0

encapsulation dot1q 10 : membuat interface fa 0/0.10 menjadi interface Vlan 10

Mengatur DHCP pada Router

R1(config-subif)#ip dhcp pool voip

R1(dhcp-config)#network 192.168.1.0 255.255.255.0

R1(dhcp-config)#default-router 192.168.1.1

R1(dhcp-config)#option 150 ip 192.168.1.1

Penjelasan :

option 150 artinya adalah ip TFTP Server, TFTP Server  itu server yang menyimpan konfigurasi dalam hal ini yang menyimpan konfigurasi

dial-number adalah Router0 maka command nya option 150 ip 192.168.1.1

Mengatur Layanan Telephony Router

R1(dhcp-config)#telephony-service

R1(config-telephony)#ip source-address 192.168.1.1 port 2000

R1(config-telephony)#max-dn 3

R1(config-telephony)#max-ephone 3

R1(config-telephony)#auto assign 1 to 3

R1(config-telephony)#ephone-dn 1

R1(config-ephone-dn)#number 1001

R1(config-ephone-dn)#ephone-dn 2

R1(config-ephone-dn)#number 1002

R1(config-ephone-dn)#ephone-dn 3

R1(config-ephone-dn)#number 1003

Penjelasan :

ip source address : untuk menentukan sumber dengan port 2000

max-dn : maksimal dial number sebagai nomor kontak

max-ephone : maksimal IP_Phone atau perangkat voip yang dapat didaftarkan

auto assign :  command untuk memberikan dial-number secara automatis kepada IP_Phone atau perangkat VOIP lainya

Pengaturan Pada Switch

Swistch>enable

Swistch#configure terminal

Swistch(config)#vlan 10

Swistch(config-vlan)#int fa 0/1

Swistch(config-if)#switchport mode trunk

Swistch(config-if)#int range fa 0/2-4

Swistch(config-if)#switchport voice vlan 10

Pengujian VoIP Pada Cisco Packet Tracer

Bila semua perangkat sudah terhubun dan sudah dilakukan konfigurasi seperti petunjuk di atas, semestinya sudah berhasil. Mari kita coba untuk melakukan pengujian VoIP :

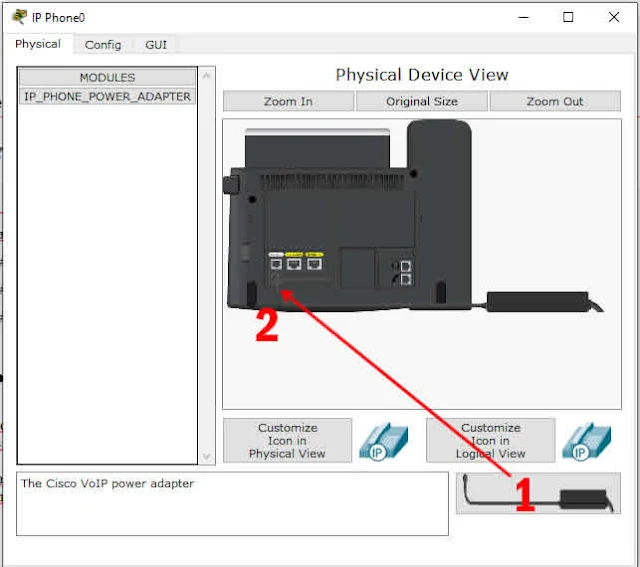

Klik pada IP Phone1 kemudian klik Tab Physical, masukan modul IP_Phone_Power_Adapter. Lihat pada gambar di bawah ini

Kemudian klik Tab GUI, lakukan dial dari IP Phone1 ke IP Phone 2

Lihat pada gambar di bawah ini

Dari IP Phone0 lakukan dial ke IP Phone1 dengan nomor 1002, begitupun sebaliknya.
Angkat gagang IP Phone, ketik nomor 1002 dial ke IP Phone1.

Read More

Kelas XI - VOIP (Voice Over Internet Protocol)



Pengertian VoIP : Manfaat dan Cara Kerja VoIP





Pengertian VoIP

Apa yang dimaksud dengan VoIP ?

VoIP (Voice Over Internet Protocol) adalah teknologi yang memungkinkan percakapan suara jarak jauh melalui media jaringan baik intranet maupun internet.

Data suara diubah menjadi kode digital dan dialirkan melalui jaringan yang mengirimkan paket-paket data, dan tidak melalui sirkuit analog seperti telepon biasa. Dalam bahasa yang sederhana VoIP adalah teknik untuk melakukan telekomunikasi pada jaringan intranet ataupun internet.

Teknologi voip

Teknologi yang dikembangkan memungkinkan untuk membangun sentral telepon sendiri hingga pesawat teleponnya. Teknologi VoIP menjadi dasar dari Next Generation Network (NGN) maupun jaringan seluler 4G yang digunakan oleh operator telekomunikasi. Teknik VoIP diadopsi oleh Amatir Radio untuk menggunakan internet sebagai relay jarak jauh yang dikenal dengan sebagai eQSO

Dalam komunikasi VoIP, pemakai melakukan hubungan telepon melalui terminal yang berupa PC, dengan menggunakan aplikasi untuk melakukan telepon.

Voice Over Internet Protocol (VoIP) juga dikenal dengan sebutan IP telepon, diartikan sebagai sebuah sistem yang menggunakan jaringan internet untuk mengirim data paket suara dari suatu tempat ke tempat lain, menggunakan perantara protokol IP (Internet Protokol). Dengan kata lain bahwa teknologi ini mampu melewatkan lalu lintas suara yang berbentuk paket melalui jaringan lokal maupun global yang berbasis paket-switch network.

Protokol penunjang VoIP diantaranya :
1. TCP/IP (Tansfer Control Protocol / Internet Protocol)
TCP/IP merupakan sebuah protocol yang digunakan pada jaringan internet. Standarisasi diperlukan agar antar komputer terjadi kesepakatan tentang tata cara pengiriman dan penerimaan data sehingga dapat dikirim dan diterima dengan benar.

2. SIP (Session Initiation Protocol)
SIP adalah suatu protokol signalling pada layar aplikasi yang berfungsi untuk membangun, memodifikasi, dan mengakhiri suatu sesi multimedia yang melibatkan satu atau beberapa pengguna. Sementara Sesi multimedia adalah pertukaran data antar pengguna yang bisa meliputi suara, video dan teks.
3. H.323
VoIP dapat berkomunikasi dengan sistem lain yang beroperasi pada jaringan packet switch. Agar bisa berkomunikasi, dibutuhkan suatu standarisasi sistem komunikasi yang kompetible satu sama lain. Salah satu standar komunikasi pada VoIP menurut ITU-T adalah H.323. Standar H.323 terdiri dari komponen protokol dan prosedur yang menyediakan komunikasi multimedia melalui jaringan berbasis paket. Contohnya adalah Internet PAcket Exchange (IPX)

Protocol H.323

Aplikasi voip

Untuk menjalankan VoIP sobat harus memerlukan aplikasi tertentu. Berikut adalah aplikasi VoIP yang dapat digunakan :
a. Skype
Saat ini aplikasi VoIP yang banyak digunakan masyarakat salah satunya adalah Skype, Skype adalah software aplikasi komunikasi suara berbasis IP melalui internet antara sesama pengguna Skype. Skype menggunakan protocol HTTP (Hyper Teks Transfer Protokol) untuk saling berkomunikasi.

b. Netmeeting
NetMeeting adalah aplikasi yang dikembangkan oleh Microsoft, yang merupakan salah satu aplikasi pendukung VoIP dan juga Video Confrence. Aplikasi ini menggunakan protocol H.323 untuk video dan audio confrence. Netmeeting memerlukan registrasi berupa Username dan Password agar dapat saling berkomunikasi.

c. Xite
X-lite adalah sebuah aplikasi open source pendukung VoIP yang menggunakan teknologi SIP (Session Initiation Protocol). X-Lite versi 3 kini sudah memiliki fitur suara dan video sehingga lebih kaya fitur dan bila sobat ingin menggunakan aplikasi VoIP, X-lite inilah yang lebih sederhana dan tidak berbayar.

Kelebihan dan Kelemahan Menggunakan voip

Setiap apapun aplikasi tentu terdapat kelebihan dan kekurangan, terkait VoIP di bawah ini akan saya jelaskan :
a. Kelebihan VoIP

• Biaya lebih rendah untuk sambungan jarak jauh
• Memanfaatkan infrastruktur jaringan data yang sudah dilengkapi suara dan video
• Menggunakan bandwidth yang lebih kecil bila dibanding dengan telepon
• Memungkinkan untuk di sandingkan dengan telepon
• Bisa menjadi jaringan yang cukup besar.

b. Kekurangan VoIP

• Terkadang kualitas suara tidak sejernih PSTN (Telepon)
• Terdapat sedikit jeda atau delay dalam berkomunikasi
• Regulasi pemerintah adanya pembatasan pengguna VoIP untuk dihubungkan dengan telepon
• Peralatan relatif mahal



Cara Kerja VoIP

Cara kerja VOIP



Cara kerja dari gambar di atas adalah sebagai berikut :

1. Komputer klien-1 melakukan dial ke komputer klien-2 dengan memanfaatkan layanan yang diberikan oleh server IPBX
2. Komputer klien-2 menerima panggilan dari komputr klien-1
3. Mikrofon klien-1 menangkap gelombang suara dari user 1 (pengirim)
4. Gelombang suara tersebut dibuah menjadi paket data dgital
5. Kemudian dikirim ke server IPBX melalui hub
6. Setelah itu diteruskan oleh IPBX ke klien-2 melalui Hub
7. Paket data digital tersebut akan diubah menjadi data analog, sehingga akan menjadi gelombang suara yang akan dikeluarkan melalui speaker di klien-2

Read More
