Cara Konfigurasi Cell Tower ISP 3G/4G Router DHCP di Packet Tracer



Apa itu Cell Tower ?

Cell tower adalah sebuah perangkat yang terdapat pada aplikasi Cisco Packet Tracer kelompok Wireless Device. Cell tower secara real di lapangan adalah sebuah perangkat yang terpasang pada Tower yang memiliki port Coaxial untuk dapat dihubungkan ke perangkat Router maupun Server.

Fungsi dari Cell Tower

Fungsi dari Cell tower adalah untuk memancarkan sinyal 3G/4G yang akan diterima oleh perangkat lain dengan media udara (wireless), yang kemudian membawa beberapa layanan dari server yang terhubung dengannya seperti contoh layanan Internet, DHCP, Web Server dll.

Konfigurasi Cell Tower dengan Router dan DHCP Server

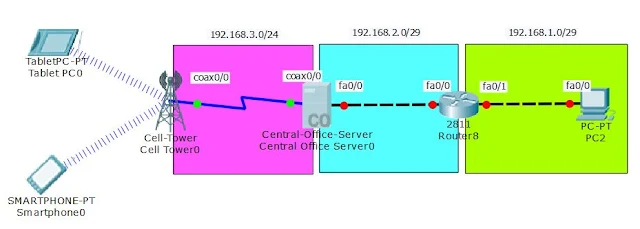

Di bawah ini adalah topologi yang saya buat secara sederhana yang terdiri dari Cell Tower, Central Officer Server, Router seri 2811, PC, Tablet dan Smartphone.

Topologi cell tower dengan server dan router

Berikut adalah tabel penjelasan konfigurasi IP dari topologi di atas.

Tabel perencanaan IP address

Untuk menghubungkan antar perangkat diantaranya :

1. PC ke Router menggunakan kabel jenis Cross-over
2. Router ke Central Office Server (COS) menggunakan kabel jenis Cross-over
3. Central Office Server ke Cell Tower menggunakan jenis kabel Coaxial.

Konfigurasi Router

Mari kita lakukan konfigurasi Router untuk memberikan IP address.
Silahkan klik Router kemudian pilih Tab CLI, ketikan perintah berikut :

Router>en
Router#conf t
Router(config)#int fa0/0
Router(config-if)#ip address 192.168.2.2 255.255.255.252
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#int fa0/1
Router(config-if)#ip address 192.168.1.1 255.255.255.252
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#ip route 192.168.1.0 255.255.255.252 192.168.1.2
Router(config)#ip route 192.168.2.0 255.255.255.252 192.168.2.1
Router#

Konfigurasi Central Office Server

Berikan IP address untuk Backbone port coaxial yang menuju Cell Tower

Konfigurasi ip backbone

Berikan IP address untuk Cell Tower port fa0/0 yang menuju ke Router

Konfigurasi ip cell tower

Konfigurasi IP Backbone

Kemudian ubah nama Provider pada Tab Setting

Setting nama provider

Konfigurasi Cell Tower

Untuk konfigurasi di Cell Tower lakukan perubahan nama provider, isi dengan nama provider yang sobat inginkan.

Setting nama provider di cell tower

Konfigurasi PC, Smartphone dan Tablet

Pengaturan PC

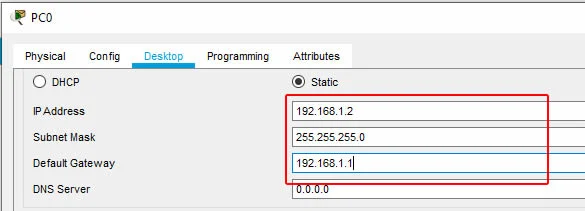

Untuk PC silahkan untuk memberikan IP address secara statis dengan IP yang terdapat pada tabel di atas. (berikut gambar pengisian)

Konfigurasi IP pada PC

Pengaturan di Smartphone

Klik pada Menu 3G/4G Server, kemudian isi nama provider yang sama dengan yang di Center Office Server. Kemudian klik menu DHCP Refresh, bila di lihat dari gambar yang terceklis di bawah ini, IP yang didapatkan adalah 192.168.3.100 (artinya ini sudah sama network-nya dengan IP dari Center Office Server).

Menghubungkan smarphone dengan cell tower

Pengaturan di Tablet

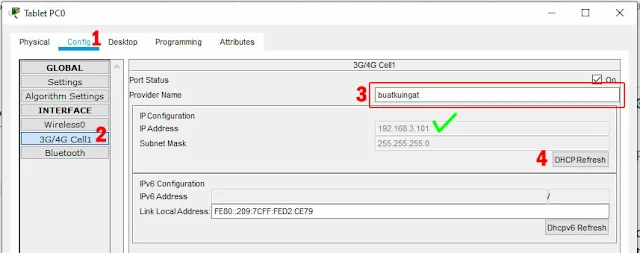

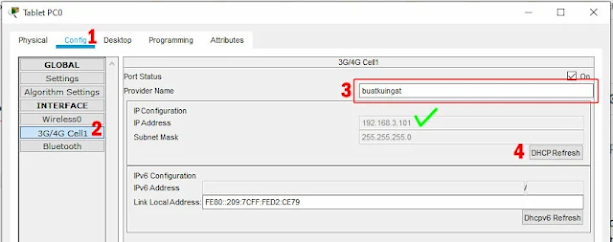

Klik pada menu 3G/4G Server, kemudian isi nama provider, lanjutkan dengan megklik tombol DHCP Refresh, bila dilihat pada gambar di bawah IP yang didapatkan adalah 192.168.3.101

Menghubungkan tablet dengan cell towe

Silahkan untuk melakukan pengecekan dengan perintah ping dari Smartphone atau Tabel ke beberapa IP perangkat lain, bila sudah repply maka sobat sudah berhasil melakukan konfigurasi.

Sampai disini pembahasan tentang Cara Konfigurasi Cell Tower 3G/4G dengan Router dan DHCP Server di Cisco Packet Tracer. Semoga bisa bermanfaat untuk sobat sekalian, dan bila terdapat hal yang tidak dipahami, silahkan untuk meninggalkan pertanyaan pada kolom komentar.

Read More

Konfigurasi Wireless Router dan Switch



Konfigurasi Wireless Router dan Switch

Read More

Kofigurasi Router Wireless



Langkah 1

Pertama buka wireless router lalu buka tab GUI, setelah itu ubah IP Address wireless router pada tab Network Setup dan jangan lupa ubah juga dhcp server nya. Setelah selesai Save setting

Langkah 2

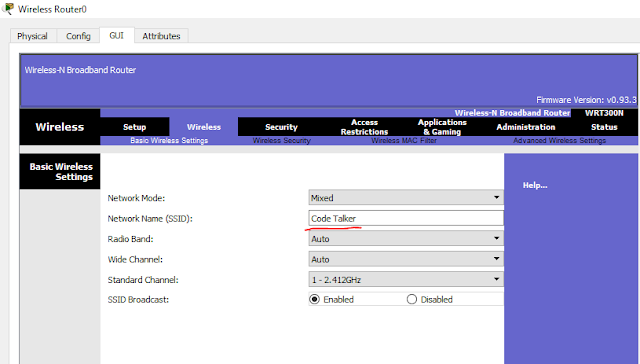

Pada tab wireless > Basic Wireless Setting, kita ubah nama wifi (SSID) menjadi Code Talker (nama bisa diubah sesuai keinginan). Setelah itu Save Setting

Langkah 3

     Lalu ubah security wifi menjadi wpa2 personal, lalu beri password wifi pada passphrase. Kemudian Save Setting

Langkah 4

Setelah itu masuk ke pengaturan laptop0. Pada tab Physical, matikan laptop terlebih dahulu, lalu ganti interface yang ditunjuk panah merah menjadi interface WPC300N. Setelah selesai hidupkan kembali laptop tersebut

Langkah 5

 Setelah itu masuk pada tab Desktop > PC Wireless

Langkah 6

Masuk ke tab Connect > Refresh, lalu akan muncul nama wifi (SSID), kemudian klik pada nama wifimu terus klik pada tab Connect

Langkah 7

Lalu akan masuk ke menu untuk memasukkan password wifi

Langkah 8

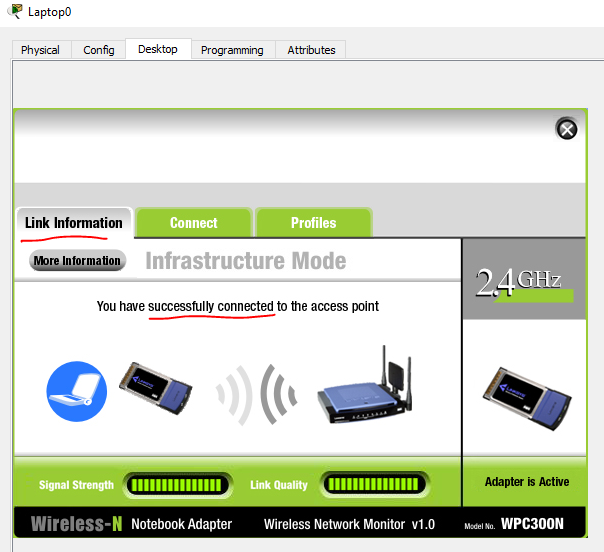

Masuk ke tab Link Information, jika koneksi dengan wifi berhasil maka terdapat tulisan Successfully Connected

Langkah 9

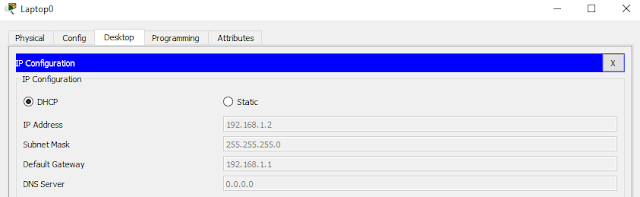

Lalu masuk pada ip configuration. Ubah menjadi dhcp, maka akan mendapat ip secara otomatis

Langkah 10

Lalu masuk pada konfigurasi Smartphone

Langkah 11

Lalu coba ping laptop dan smartphone, jika masih gagal maka masih terdapat konfigurasi yang salah atau kurang teliti. Jika bisa maka akan successful
